压力触控芯片

基于压力传感技术感知用户对设备的压力施加。实现用户与设备之间的交互操作。这种技术在耳机、智能手机、平板电脑等设备中得到广泛应用,提高了用户体验和操作便捷性。

更多
集团业务 AI芯片半导体

压力触控芯片介绍

压力触控芯片的工作原理基于压力传感技术,它能够感知用户对设备的压力施加。压力触控芯片通过检测外部施加的压力,实现了用户与设备之间的交互操作。这种技术在耳机、智能手机、平板电脑等设备中得到广泛应用,提高了用户体验和操作便捷性。

压力触控芯片技术优势

感应式和电容式混合 ROIC(FS-H-PKG)
项目描述
VCC电压3.0~3.6V
传感数据分辨率14位(包括极性位)
通道感应式8通道和电容式8通道
感应式4通道和电容式4通道(缩小版)
嵌入式算法初始条件的自动/手动校准
单独增益控制
用于补偿传感器失真和温度变化的基础漂移算法平均值和滑动平均值
待机模式下的IDD~100μA
接口I²C
封装类型WLCSP 或晶片
感应式和电容式混合 ROIC(FS-H-PKG)
项目描述
VCC电压3.0~3.6V
传感数据分辨率17位(包括极性位)
通道应变片4通道和电容4通道
嵌入式算法初始条件的自动/手动校准
单独增益控制
用于补偿传感器失真和温度变化的基础漂移算法平均值和滑动平均值
待机模式下的IDD~50μA
接口I²C
封装类型WLCSP 或晶片

压力触控芯片应用领域

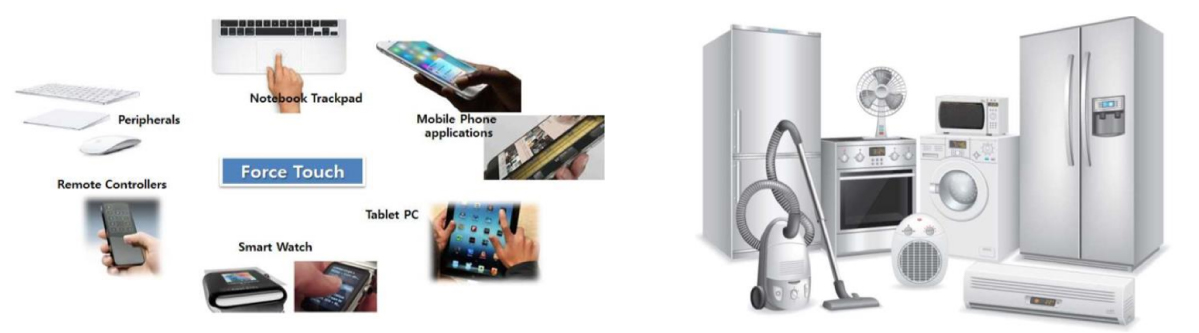

应用场景

压力触控芯片应用领域

应用场景

感应式和电容式混合 ROIC(FS-H-PKG)
区分人员履历工作年限
CTOJHL首尔大学电子专业博士;三星显示 IC设计26年
Front-endSJP弘益大学电子工学专业;KAIST/TMTLSIIC设计23年
MNK建国大学电子丁学专业;SK/DBHitekIC设计30年
SW成均馆大学电子工学专业;三星电子/TMTLS!/Siliconfle lC设计30年
JSL成均馆大学电子工学专业;GCT/DBHitek/MagnachipIC设计10年
HSK西江大学电子工学专业;Siliconfile/Lsl/Asicland SoC Design5年
JHJ中央大学电子工学专业;Harman模拟设计27年
Back-endMKL弘益大学电子工学专业;SemiSolution/SMS/TliIC开发40年
DWL庆北大学电子专业;三星电子/LG电子/PineslC开发及Layout Design8年
SHK圆光大学电子工学专业;ALPS Layout 设计25年
应用技术JKL首尔市立大学电子工学专业;LXsemicon/DBHitek/JCETIC开发20年
BKP檀国大学电子专业;Wojin/GCT开发15年
HU明知大学信息通信工学;UBSmart开发及测试4年
HKS崇实大学电子工学专业;TO21COMMS H/W]4年
